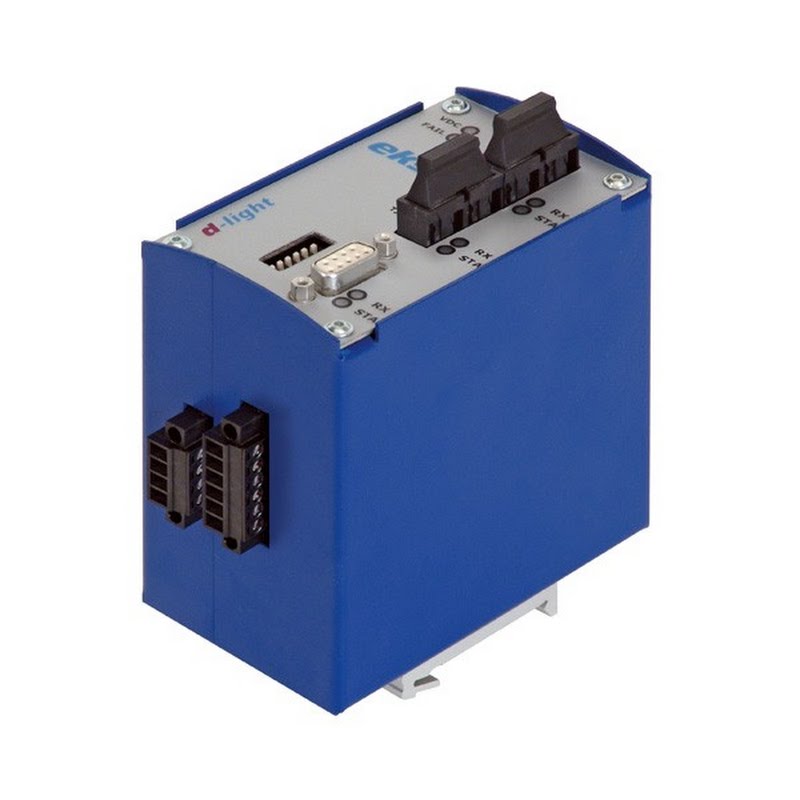

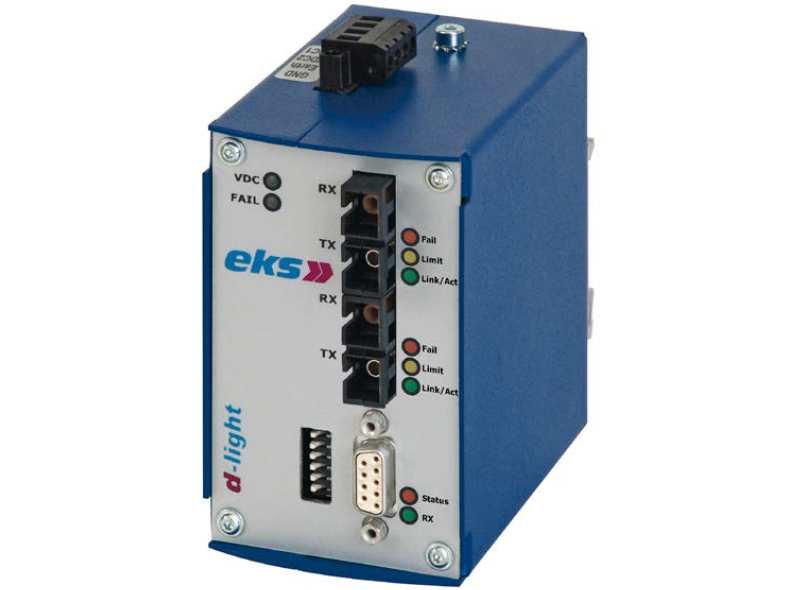

Das Übertragungssystem DL232-MUX ist ein Multiplexer für 4xRS232-Signale bidirektional über LWL. Somit können neben dem RxD- und TxD-Signal auch noch bis zu drei Hardware-Handshake- Signale wie RTS, CTS, DCD, DSR und DTR übertragen werden.
Die RS232-Multiplexer haben eine Pinbelegung wie Modems. Zwei Multiplexer, die über LWL verbunden sind, kreuzen die Leitungen und wirken daher wie ein Nullmodem-Kabel. Für die Verbindung von zwei DTE-Endgeräten (mit PC-Pinbelegung) benötigen Sie daher zwei 1:1-Kabel, um die Endgeräte an die Multiplexer anzuschließen. Endgeräte mit einer DCE-Pinbelegung (Modem-Pinbelegung) müssen über ein Nullmodem-Kabel an den Multiplexer angeschlossen werden.
LEDs und optional potenzialfreie Kontakte eines Fehlerrelais signalisieren fehlerhafte Zustände.
- LWL - Anschluss: ST, SMA, SC, E2000, FC-PC
- Fasertypen: POF, HCS, Multimode 50/125µm oder 62,5/125µm, Singlemode 9/125µm
- LWL - Reichweite: 50 m bis 30 km, weitere bis zu 100 km.
- Wellenlänge: 650nm, 850nm, 1310nm oder 1550nm
- Datenrate max.: 115,2 KBit/s
- Betriebsmodus: DTE / DCE, umschaltbar
- Anschlussstecker: 9 pol. SUB-D, female und 6 pol. Anschlussklemme
- Betriebsspannung: 12-30VDC, optional 24-60VDC, andere Spannungen
- Gehäuse: Edelstahl, pulverbeschichtet
Produkte mit weiteren Eigenschaften (z.B. LWL Fasertypen, Wellenlänge, Reichweite, Anschluss, Betriebsspannung) sind möglich.
Bitte kontaktieren Sie uns unter 041 349 24 24 oder info@inroi.ch
Weitere Eigenschaften Beispiele: DL-232R/2x13-SM-ST-M | DL-232R/2x13-MM-SC-BIDI
